Mazda 2: Substituição das Lâmpadas das Luzes Exteriores
Faróis (Com faróis LED)
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Faróis (Com faróis de halogéneo)
- Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita e desligue o motor.
- Certifique-se que o interruptor dos faróis está desligado.

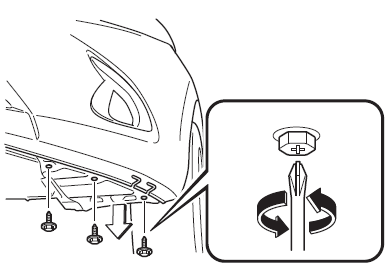

- Puxe a secção central de cada retentor de plástico e remova os retentores.

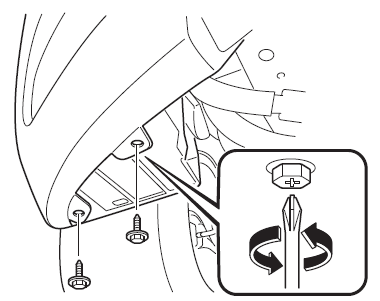

4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.
5. Desligue a ficha da lâmpada.
6. Destaque a tampa de isolamento da lâmpada.
- Desengate a mola de retenção da lâmpada.
- Rode a mola de retenção para fora de modo a libertar a lâmpada do farol.
- Remova cuidadosamente a lâmpada da tomada puxando para trás a direito.
- Substitua a lâmpada.
- Instale a nova lâmpada pela ordem inversa da desmontagem.
|
NOTA
|
Luzes diurnas/Luzes de presença (Com faróis LED)
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Luzes de mudança de direção dianteiras, Luzes Diurnas*/Luzes de presença (Com faróis de halogéneo)
- Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita e desligue o motor.
- Certifique-se que o interruptor dos faróis está desligado.
- Puxe a secção central de cada retentor de plástico e remova os retentores.
4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.
- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
Luzes de mudança de direção dianteiras
Luzes diurnas/Luzes de presença (Com faróis de halogéneo)*
Luzes de presença (Com faróis de halogéneo)*
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes de nevoeiro dianteiras*, Luzes de mudança de direção laterais, Terceira Luz de stop
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Luzes de mudança de direção traseiras, Luzes de stop/Luzes de presença traseiras
Saloon
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Retire a tampa.
- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
Luzes de mudança de direção traseiras
Luzes de stop/Luzes de presença traseiras
- Instale a nova lâmpada pela ordem inversa da desmontagem.
- Insira as patilhas da proteção e instale a proteção.
| NOTA Verifique que a proteção está montada corretamente. |
Hatchback
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Rode os parafusos no sentido anti-horário e remova-os.
3. Puxe a unidade para trás e remova-a.
- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
Luzes de mudança de direção traseiras
Luzes de stop/Luzes de presença traseiras (Tipo LED)
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
(Tipo lâmpada incandescente)
6. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes de marcha-atrás
Saloon
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Puxe a secção central de cada retentor de plástico e remova os retentores.
- Desmonte o revestimento da tampa do compartimento de bagagens.
4. Desligue a ficha da lâmpada pressionando a patilha da ficha com o dedo e puxando a ficha.
- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
7. Instale a nova lâmpada pela ordem inversa da desmontagem
Hatchback
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Puxe a secção central de cada retentor de plástico e remova os retentores.
- Retire a cobertura na superfície interior da tampa do compartimento de bagagens.
4. Desligue a ficha da tomada
- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luz de nevoeiro traseira*
Saloon
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
4. Instale a nova lâmpada pela ordem inversa da desmontagem.
Hatchback
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.
- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
5. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes da matrícula
Saloon
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Puxe a secção central de cada retentor de plástico e remova os retentores.
- Desmonte o revestimento da tampa do compartimento de bagagens

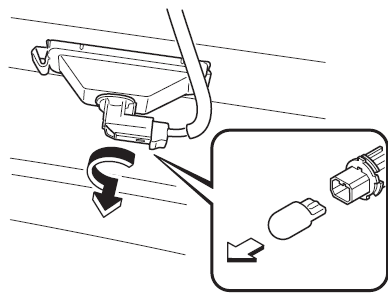

- Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
- Desligue a lâmpada da tomada.
6. Instale a nova lâmpada pela ordem inversa da desmontagem.
Hatchback
- Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
- Envolva um pano macio numa chave de parafusos de cabeça chata para evitar danos na lente.
- Insira uma chave de parafusos de cabeça chata na posição indicada na figura e puxe a unidade da lente para fora.
4. Desligue a ficha da lâmpada pressionando a patilha da ficha com o dedo e puxando a ficha.
5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
